Assunto: Bypass do controlador ML5 PrimeLINE

O seguinte procedimento de bypass de emergência foi escrito para unidades de número de modelo PrimeLINE 69NT40-571 com controladores ML5. Este procedimento só deve ser executado se ocorrer uma falha no controlador ML5 e um controlador substituto não estiver imediatamente disponível.

Aviso:

Remova toda a energia da unidade, incluindo a remoção do plugue de alimentação da tomada antes de iniciar.

Siga o procedimento padrão de bloqueio/sinalização da sua empresa para trabalhar com componentes elétricos.

Uma vez cumpridas estas instruções, a unidade contentor funcionará em modo de refrigeração com controlo de temperatura limitado. A unidade deve ser verificada cada vez que uma fonte de energia diferente for fornecida para garantir que os motores do compressor e do evaporador estejam funcionando na direção correta.

Configurar:

Consulte o esquema encontrado na caixa de controle (ou no manual do T-372) para detalhes de conexão.

Continua após anúncio

Fim do anúncio

1. Remova o controlador ML5.

2. Remova o fusível F3 ou F4 do controlador. Verifique se o fusível não está queimado.

3. Conecte o QC a uma perna do fusível.

4. Usando um conector tipo espada, crie uma conexão de fio único com um comprimento de 6 polegadas (15 cm) de no mínimo 18

Fio AWG (fonte de alimentação de 24 VCA).

5. Conecte a pá da fonte de alimentação de 24 VCA à outra perna do fusível. Calor encolher o fusível conjunto.

6. Corte os fios CA14, CA23 e CA22 a 10 cm (4 polegadas) do plugue do conector CA.

7. Corte o fio CC3 10 cm (4 polegadas) atrás do plugue do conector CC.

8. Emende CA14, CA23, CA22 e CC3 e os fios da fonte de alimentação de 24 VCA e cubra com termorretrátil.

9. Corte o fio CA6 10 cm (4 polegadas) atrás do plugue do conector CA.

10. Corte o fio CC1 10 cm (4 polegadas) atrás do plugue do conector CC.

11. Emende os fios CA6 e CC1 e cubra com termorretrátil.

12. Corte o fio CA11 4 polegadas (10 cm) atrás do plugue do conector CA

13. Corte o fio CC9 10 cm (4 polegadas) atrás do plugue do conector CA.

14.   Emende CA11 e CC9 e cubra com termorretrátil.

15. Corte o fio CA12 10 cm (4 polegadas) atrás do plugue do conector CA.

16. Corte o fio CC7 10 cm (4 polegadas) atrás do plugue do conector CC.

17. Emende os fios CA12 e CC7 e cubra com termorretrátil.

18. Conecte manômetros de refrigerante às válvulas de serviço de sucção e descarga.

19. Ligue a unidade e observe os medidores. A pressão de descarga deve começar a aumentar imediatamente enquanto a pressão de sucção deve diminuir imediatamente. Caso contrário, pare a unidade imediatamente, pois o compressor está funcionando para trás. Conclua as seguintes subetapas para corrigir a rotação do compressor:

a. Corte a emenda concluída na etapa 6 e remova o fio CC3 do feixe.

b. Corte o fio CC2 10 cm (4 polegadas) atrás do plugue do conector CC.

c. Emende CC3 junto com CA14, CA23, CA22 e o fio da fonte de alimentação de 24 VCA e cubra com

encolhimento térmico.

d. Reconecte o CC3 ao plugue do conector CC.

e. Reinicie a unidade e verifique se a pressão de descarga do compressor aumenta e a pressão de sucção diminui.

Verificando a temperatura:

• Para monitorar a temperatura, realize verificações de leitura de resistência no STS (Supply Temperature Sensor) ou RTS (Sensor de Temperatura de Retorno). Consulte o esquema para localização dos fios.

• Compare as leituras de resistência medidas com as leituras especificadas na tabela abaixo.

Uma vez cumpridas estas instruções, a unidade contentor funcionará em modo de refrigeração com controlo de temperatura limitado. Os ajustes na capacidade de refrigeração podem ser concluídos da seguinte forma:

Modo Congelado:

1. Se a temperatura não baixar, será necessário aumentar a capacidade da unidade em

abrindo a Válvula Solenóide do Economizador (ESV) como segue. Consulte a linha pontilhada azul no esquema fornecido na etapa 19 da seção Configuração deste artigo. a. Corte a emenda da fonte

de alimentação de 24 VCA concluída na etapa 8. b. Corte o fio CA1 4 polegadas atrás do plugue do conector CA. c. Adicione o CA1 à fonte de alimentação de 24 VCA e cubra com termorretrátil.

2. Se a temperatura da carga continuar subindo ou a unidade do contêiner entrar em vácuo, abra manualmente a Válvula de Expansão Eletrônica (EEV) usando um ímã conforme detalhado abaixo na seção Abertura/Fechamento da EEV.

Modo perecível:

1. Caso a temperatura da carga aumente, abra manualmente a Válvula de Expansão Eletrônica (EEV) conforme detalhado abaixo na seção Abertura/Fechamento da EEV.

2. Se a temperatura da carga cair, feche lentamente a válvula de serviço de sucção para reduzir o fluxo de refrigerante e a capacidade da unidade do contêiner. Isto pode fornecer um controle de temperatura muito limitado.

Abertura/Fecho da Válvula de Expansão Eletrônica (EEV):

• Recomenda-se que o EEV seja ajustado para a temperatura ambiente mais alta durante o dia.

• A unidade do recipiente deve ser monitorada continuamente e a válvula de serviço de sucção deve ser ajustada adequadamente para manter o controle da temperatura.

• A válvula de serviço de sucção não deve ser totalmente fechada, pois o compressor funcionará em vácuo profundo, potencialmente danificando o compressor para ajuste do EEV usando um ímã.

Procedimento:

1. Certifique-se de que a unidade de contêiner esteja desligada. Siga o bloqueio/etiquetagem padrão da sua empresa procedimento para trabalhar com componentes elétricos.

2. Conecte os manômetros para monitorar a pressão.

3. Desconecte a bobina EEV e remova a tampa e a bobina (veja a Figura 1).

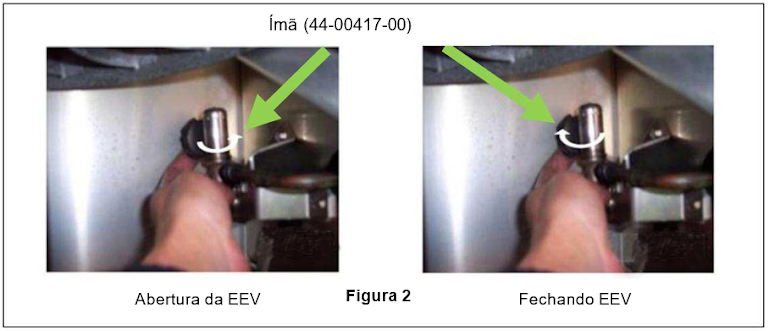

4. Coloque um ímã (p/n 44-00417-00) próximo à haste da bobina (veja a Figura 2) e gire-o ao redor da haste para abra ou feche a válvula (uma volta [360°] aproximadamente 0,5 bar (7 psig)).

5. Ligue a unidade do contêiner e monitore os requisitos de resfriamento.

6. Se for necessário ajuste adicional, repita as etapas 1 a 5
