ML5 Software Operacional

Portuguese and English

Software do controlador PrimeLINE ML5 (modelos de unidade ML5 PrimeLINE 69NT40-571, 69NT40-575)

O software do controlador é um programa de design personalizado subdividido em software de configuração e software operacional. O software do controlador executa as seguintes funções:

Controle o fornecimento ou retorne a temperatura do ar aos limites exigidos, forneça operação de refrigeração modulada, operação econômica, operação sem carga, controle de aquecimento elétrico e degelo. O degelo é executado para limpar o acúmulo de gelo e geada para garantir o fluxo de ar adequado através da serpentina do evaporador.

Fornece leituras independentes padrão do set point e fornece ou retorna as temperaturas do ar.

Fornece capacidade de ler e (se aplicável) modificar as variáveis ​​do software de configuração, códigos de função do software operacional e indicações de código de alarme.

Fornece uma verificação passo a passo pré-trip do desempenho da unidade de refrigeração, incluindo: operação adequada do componente, operação do controle eletrônico e de refrigeração, operação do aquecedor, calibração do sensor, limitação de pressão e configurações de limitação de corrente.

Fornece capacidade alimentada por bateria para acessar ou alterar os códigos selecionados e o set point sem a alimentação CA conectada. Isso ocorre apenas se a opção de bateria recarregável fornecida pela transportadora estiver instalada.

Procedimento de atualização de software ML5

1. Ligue a unidade. Aguarde a exibição das informações do controlador.

2. Insira a o pen drive, contendo o software do controlador, na porta micro USB do controlador.

3. Pressione ALT. Tecla MODE no teclado.

4. Use as teclas de seta até que “USb” seja exibido e, a seguir, pressione a tecla ENTER.

NOTA: Se “no USb” for exibido, espere até 15 segundos para que esta mensagem seja substituída por uma mensagem diferente. Se “no USb” continuar a ser exibido, remova e insira o pen drive e repita as etapas 3 e 4.

5. Use as teclas de seta até que “UP LoAd” seja exibido e, a seguir, pressione a tecla ENTER.

6. “LOAd XXXX” aparecerá no visor. Se mais de um arquivo de revisão de software ML5 estiver na raiz do pen drive, pressione as teclas de seta até que a revisão desejada seja exibida.

7. Pressione a tecla ENTER para carregar o software no controlador.

8. Quando “PULL USB NOW” for exibido, remova o pen drive da porta usb.

9. As seguintes mensagens serão exibidas para confirmar a programação bem-sucedida: “LoAd SoFt” e “Pro SoFt” aparecerão cada um por vários segundos e, em seguida, “Restart” aparecerá brevemente. Em seguida, o controlador é reiniciado.

10. Quando o controlador for inicializado, a mensagem “Cd 18” exibe o novo software carregado e, em seguida, “Pro donE” aparece.


Consulte as unidades OPERAÇÕES E SERVIÇOS para carregar o software da unidade.

MANUAL Para PrimeLINE: 69NT40-571-001 a 199, PrimeLINE ONE 69NT40-575-001 a 199, T372 Rev B (Seção 7.27)


Download de software
Antes de baixar o Software ML-5, você concorda que leu e estará sujeito aos termos e condições do Contrato de Licença do Usuário Final.

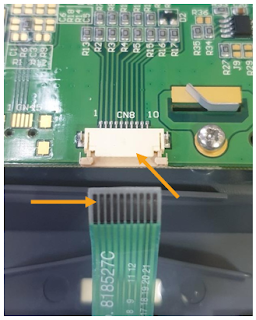

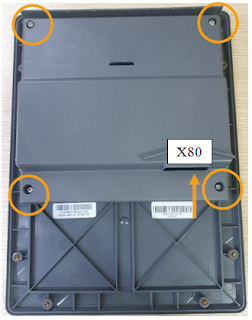

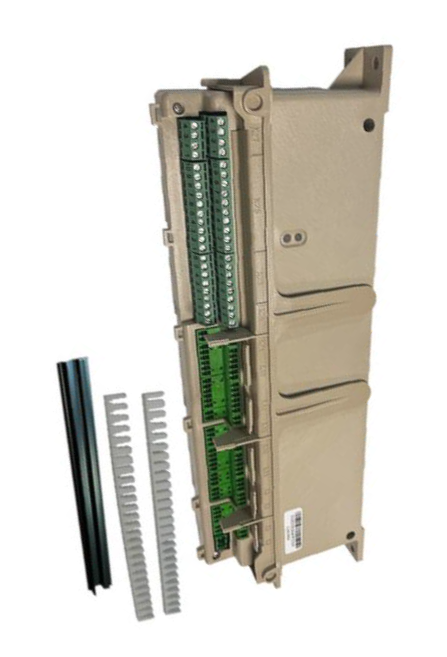

Release note for Star Cool controller software 0357 rev 07

As principais mudanças que foram implementadas na versão de software 0357_07 estão listadas abaixo:

1. Mudanças na estratégia de alarmes

Alarmes atualizados: 666 e 803 (faixas de unidades adicionais onde esses alarmes podem estar ativos).

2.Prefix changes

Prefixo CTIR adicionado no novo grupo de configuração (alterado de C para F).
Todo prefixo DFIU tem o padrão StarConomy desativado
Todos os prefixos ONLU e MTMU têm o padrão StarConomy ativado.
Certos intervalos de prefixos TTNU e CMCU têm o padrão StarConomy ativado.
Certos intervalos de prefixos TTNU e TLLU estão agindo como ML prefix.
Certos intervalos de prefixos TEMU e TEXU estão agindo como DFIU prefix.

3. Mudanças na interface do usuário

Novos valores de código de modelo "SCI-40-AV+O2" e "SCI-40-W-AV+O2" foram adicionados e podem ser selecionado no menu Configuração na linha F10.

4. Superaquecimento otimizado

O controle de superaquecimento no modo de operação PWM foi otimizado.

Se você tiver alguma dúvida, entre em contato com seu gerente de serviço Star Cool ou envie um e-mail para: service@starcool.com.

English Version

Daikin - Supplement code “Fd01”,“Fd06”,“Fd07” for alarm F705

SERVICE BULLETIN

No.SB-20-010

Subject Supplement code “Fd01”,“Fd06”,“Fd07” for alarm F705
Model LX10E; Software ver. 260F, 266D, 2706 or later
Aviso

O código de suplemento “Fd01”, “Fd06” ou “Fd07” seria exibido no histórico de alarmes quando o alarme F705 for exibido durante a inicialização e P.T.I.

Descrição


O controlador verifica as condições da fonte de alimentação, como fase, tensão, frequência, etc., quando a unidade inicia a operação e a etapa P02 em P.T.I.
No caso do controlador julgar erro da fonte de alimentação (falta de fase), a unidade de refrigeração será parada apresentando o alarme F705 em alarme de corrente e exigindo a verificação da fonte de alimentação.


Se o código suplementar “Fd01”, “Fd02” ou “Fd07” estiver sendo exibido no histórico de alarmes quando F705 foi mostrado, o PCC (Power Correction Contactor) pode ter um erro.


Verifique o contato do PCC1 ou PCC2 de acordo com as informações abaixo quando “Fd01”, “Fd06” ou “Fd07” forem exibidos no histórico de alarme.

Supplement code Causa do erro Remarks
Fd01 PCC1 ou PCC2 está em curto-circuito ・ Start-up ou
・ Etapa P02 no P.T.I
Fd06 O contato do PCC1 aberto ・ Etapa P02 no P.T.I
Fd07 O contato do PCC2 aberto ・ Etapa P02 no P.T.I

English Version

SB-20-007 - Key Lock function (Revised:SB-16-002)

Subject Key Lock function (Revised:SB-16-002)
Model LXE10E100 series



Overview
A função 'Key Lock' foi adicionada ao software versão 266A ou posterior, que está ativo dependendo dos clientes.
Modo de bloqueio de teclas disponível para 'Temperatura', 'Umidade', 'Intervalo de degelo'.


Overview
【Função】
・ Modo de bloqueio de teclas disponível para 'Temperatura', 'Umidade', 'Intervalo de degelo',
'Unidade ON / OFF' e 'PTI' podem ser configurados durante a função de bloqueio de teclas.
・ Durante o bloqueio de teclas, a função recusa essas configurações por operação remota (por modem). Revisado
【Display of key lock】

Show 「LOCK」 1 second.



SB00143 - Star Cool Expansion and Economizer Valves

Implementamos novos tipos de válvulas de expansão de evaporador e do economizer nas unidades Star Cool. Na linha F09 no menu Configuração mudará de tipo de válvula para versão de válvula. Consequentemente, o tipo de válvula R134a mudará apenas para a versão 1, o tipo R134A / R513A mudará para a versão 2 e uma nova versão 3 será adicionada. Veja mais detalhes abaixo sobre como distinguir entre as versões da válvula. Isso será aplicável a partir da versão de software 357_06.

As válvulas da versão 1 e da versão 2 são intercambiáveis, desde que sejam substituídas aos pares, ou seja, ambas as válvulas são substituídas ao mesmo tempo (Veco e Vexp). A bobina solenoide é do mesmo tipo para ambas as versões de válvula. Na linha F09 no menu Configuração deve então ser alterada de acordo.

Ao substituir uma válvula da versão 2 por uma válvula da versão 3, não há problema em substituir apenas a válvula com defeito. No entanto, uma nova bobina solenoide será necessária para a versão 3 da válvula. O plugue do conector se encaixa em ambos os tipos de bobina solenoide. Na linha F09 no menu Configuração deve então ser alterada de Ver. 2 para ver. 3

É necessário que você sempre tenha as válvulas Vexp e Veco em estoque. Procure ter todas as versões em estoque.

Ao instalar novas válvulas, certifique-se de proteger o corpo da válvula do calor de soldagem e siga as instruções no Manual de Operação e Serviço.

Após a troca das válvulas, verifique sempre o menu Configuração, na linha F09 Versão da válvula. A versão correta deve ser selecionada de acordo com as válvulas instaladas.

A seguir iremos descrever como distinguir as versões e sistemas da válvula.

Visão geral das versões da válvula:



Valve version

Short name



Item no.

Description

Solenoid coil item no.

Menu line F09 config.

Marking rings

Brass body

Orientation

Version 1

Vexp

819738D

None

Hole

Horizontal

818554B

Ver. 1

Version 1

Veco

819737D

1

Hole

Vertical

818554B

Ver. 1

Version 2

Vexp

889511A

2

Hole

Vertical

818554B

Ver. 2

Version 2

Veco

889510A

3

Hole

Vertical

818554B

Ver. 2

Version 3

Vexp

889201A

None

No hole

Vertical

886200A

Ver. 3

Version 3

Veco

889200A

None

No hole

Vertical

886200A

Ver. 3


A posição do Vexp é horizontal com a haste da válvula apontando para fora. Não há anel no corpo da válvula.
O número da peça sobressalente é 819738D.

Veco tem um anel no corpo da válvula
. O número da peça sobressalente é 819737D .

Ambos Vexp e Veco têm um buraco visível no corpo e devem
utilizar a mesma bobina solenoide, sobressalente número da peça 818554B

Configuração do controlador: versão da válvula F09,selecione Ver. 1


819738D – Ver. 1 Vexp: 0 rings & brass hole 819737D – Ver. 1 Veco: 1 ring & brass hole


818554B – Solenoid coil for Ver. 1 and Ver. 2 valves



A posição da Vexp é vertical com a válvula haste apontanda para cima e há dois anéis no corpo da válvula. O número da peça sobressalente é 889511A.

Veco tem três anéis no corpo da válvula. O número da peça sobressalente é 889510A .

Vexp e Veco têm um furo corpo e devem utilizar a mesma bobina solenoide, peça de reposição número 818554B

SB - 00141 - Warranty requirement for filter dryers



Star Cool Bulletin No.:

00141

To:

Star Cool Service Providers

From:

Star Cool Warranty Department

Date:

2nd November 2020

Regarding:

Warranty requirement for filter dryers



A partir de 15 de novembro de 2020, a Star Cool aplicará os seguintes requisitos em relação à substituição dos filtros secadores.

Os filtros secadores podem ser reivindicados na garantia quando precisam ser substituídos em conjunto com outro item de garantia válido. A garantia é anulada se a reclamação for apenas para o secador de filtro ou se houver uma reclamação de fluído refrigerante sem um reparo de garantia válido para um item que causou uma perda de refrigerante. Os filtros secadores e os fluídos refrigerantes são classificados como consumíveis e os consumíveis NÃO são cobertos pela garantia.

Se apenas o filtro secador for substituído devido à corrosão, isso NÃO é considerado uma reivindicação de garantia de acordo com a Parts and Warranty Handling Procedure.


Lembre-se de usar apenas 1 PartNamber para o filtro  secador de filtro:

819502A              Drying filter

818737A               Filter dryer R134a/R513A

818650A              Filter dryer R513A/XP10

 Se você tiver dúvidas ou perguntas sobre os requisitos de garantia, números de série ou garantia geral da Star Cool, entre em contato com o Departamento de Garantia por e-mail Claims@mcicontainers.com.
