Boletim de serviço 00055 – Contatoras

A Star Cool esta usando mais tipos de contatoras. Todos os tipos podem ser utilizados em ambas as unidades CIM 5 e 6, as novas unidades possuem contatoras têm ABB ou Schneider.
Peças de reposição e estoques atuais são dos tipos ABB e Danfoss.

Quando efetuar a troca de uma contatora originalmente montada deve estar ciente do seguinte:

Tipo: Danfoss Part Number  818521B


Resistência da bobina medida entre os terminais A1 e A2 o valor correto é 5-6 Ω

Se ocorrer uma falha nesse modelo de contatora hoje. É possível instalar uma modelo ABB.

Tipo: Schneider


Resistência da bobina medida entre los terminais A1 e A2 o valor correto é 8-10 Ω

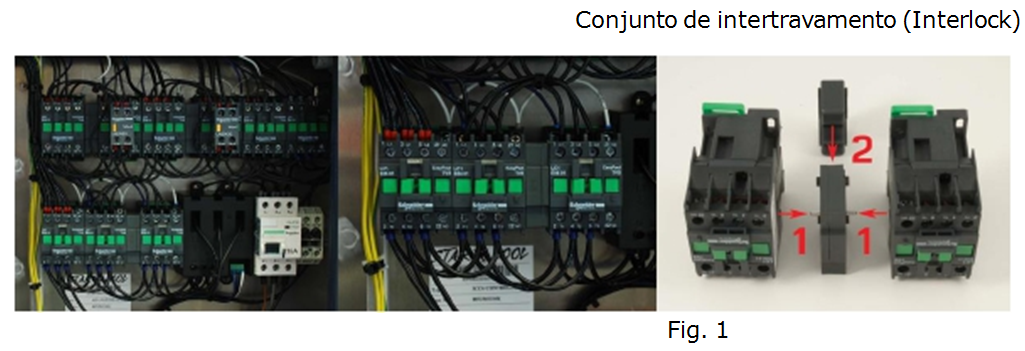

1: Instalar o intertravamento entre as duas contatoras Fig. 1 No.1.
2: Bloquear em conjunto usando o dispositivo de trava em forma de U Fig. 1 No.2.

Se ocorrer uma falha em um modelo de contatora Schneider, voce pode substituir por uma Danfoss ou ABB.
Se foi uma das contatoras com um intertravamento (interlock), voce terá com uma das contatoras individuais K1- K3- K9 ou K10 (unidades CIM 5, K3 e K8) e instalar a nova contatora ABB ou Danfoss no lugar de onde foi tirado a contatora.
Se for um dispositivo de travamento (interlock) ou contatora auxiliar que está falhando, será necessário substituir as duas contatoras incluindo a travas; Evap Cond para contatoras o contatora auxiliar precisará ser substituído também.

Tipo: ABB Part Number 818521D
Resistencia da bobina medida entre los terminais A1 e A2 valor correto é 11-13 Ω
segundo Fig.2


Montar o bloqueio sobre os contatores ABB:


Cada contatora ABB, com o Part Muner 818521D, inclui 1 x travamento, 2x clips e 1x cable para conexão de A2.


Se se ocorrer uma falha em um modelo de contatora ABB e só temos Danfoss, substituir a contatora por uma Danfoss.

Se é uma das contatoras com um dispositivo de travamento (interlock) instalado, trocá-lo com uma das contatoras individuais K1-K3- K9 ou K10 (unidades CIM 5, K3 e K8) e instale a nova contatora Danfoss no local onde foi tirada a contatora ABB.

Se se trata de um dispositivo de travamento (interlock) ou contato auxiliar que estão falhando,é necessário substituir as duas contatoras incluindo a travamento

Baixar em PDF   BS00055
