Como converter a unidade de R134a para R513A




Para usar o sistema com refrigerante R513A, é necessário trocar e adicionar algumas peças. Por favor, leia estas instruções antes de começar a trabalhar.


Kit de conversão PN: 818160A

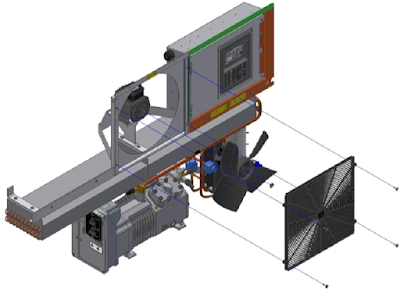

Figura 1: Visão geral das peças envolvidas

Etapa 1: verificar o sistema

  • Verifique se algumas ou todas as peças já estão instaladas
  • Inlet Ring instalado?
  • Válvula de evacuação na válvula de sucção trocada?
    • Válvulas antigas com a tampa azul
    • Novas válvulas com a tampa preta
  • Válvulas de injeção trocadas?
    • Válvula do Evp. antiga sem ranhuras
    • Nova Válvula do Evp. com 2 ranhuras
    • Válvula antiga do Economizer com 1 ranhura
    • Válvula antiga do Economizer com 3 ranhuras
  • Se todas as peças já estiverem instaladas, verifique os adesivos.
  • Caso contrário: evacue o R134a do sistema.

Etapa 2: Válvula de Evacuação

  • Remova a válvula de evacuação, baixa pressão 818625B.
  • Montar válvula de evacuação, baixa pressão 818625C com um torque de 20Nm e Loctite 243

Figura 2: Troque a válvula de evacuação

Etapa 3: R513A Valves

  • Se  isolamento do tubo estiver nos tubos, remova os isolamentos de proteção da válvulas.
  • Remova o isolamento do tubo e as bobinas do solenoide das válvulas.
Imagem 3: Posições de corte


Etapa 4: Filter Dryer
  • Remova o  filtro (819506A) e monte o filtro (818738A), após a instalação das novas válvulas.
Imagem 4: Filter Dryer



Remova a válvula de expansão (819738D)

  • Corte o tubo entre a válvula e o economizador na posição mostrada na imagem 3 Use um corta-tubos!
  • Retire a válvula do tubo de injeção.
  • Feche os tubos abertos com bujões de plástico.


Remova a válvula economizadora (819737D)

  • Corte o tubo entre a válvula e o economizador na posição mostrada na imagem 3.
  • Use uma serra ou corta-tubos!
  • Feche o tubo aberto com bujões de plástico.
  • Corte o tubo acima e abaixo da junta mostrada na imagem 3.
  • Use uma serra.
  • Limpe a parte inferior do tubo, nenhum resíduo e lascas devem permanecer dentro do tubo.
  • Remova o parafuso que prende a válvula no suporte.

Montagem da válvula de expansão, R134a e R513A (889511A)
  • Remova os bujões de plástico. Monte a válvula (889511A), a bucha (818234B) e o tubo adaptador (818234B) e fixe-os na posição em que o corpo da válvula esteja na horizontal.
  • Solde as juntas.






 Montagem da válvula economizadora, R134a e R513A (889510A)
  • Remova os bujões de plástico. Monte a válvula (889510A), a bucha , a redução T e o tubo no secador do filtro e fixe a válvula no suporte.
  • Solde as juntas.
  • Monte o isolamento para tubos de 1/2 pol. e, em seguida, o isolamento de tubos, válvulas com abraçadeiras

Etapa 5: Charge System
  • Carregue o sistema com 4,5 kg de refrigerante R513A.

Etapa 6: posicionamento dos selos

  • Se o sistema estiver carregado com o refrigerante R513A, substitua o adesivo do refrigerante por Decalque, R513A.
  • Adicione decalque, R513A otimizado centralizado abaixo do decalque mostrando o refrigerante.
Imagem 5: Placement of Decals

 Step 7: Inlet ring
  • Remova a grade do ventilador, condensador (814541C).
  • Remova o parafuso e as arruelas que prendem a hélice no eixo do motor. Puxe a hélice do ventilador do eixo do motor. Guarde todas as peças para remontar.

Figura 6: Desmontagem da grade do condensador
  • Posicione e aperte o gabarito de perfuração.

Imagem 7: Modelo de furação
  • Faça os furos para montar o Inlet ring. Use broca tamanho Ø5.0mm.
  • Remova o modelo de furação.
  • Posicione as peças do Inlet ring (Pos.1 814698A* e Pos. 2 814699A*). Empurre as peças o mais longe possível do centro.

Imagem 8: Montagem do Inlet Ring
  • Coloque a arruela Mylar Ø3,3-10,5 (Pos.3 819548B*) no parafuso e aperte as peças com parafuso, ø4.0x14 Torx, para termoplásticos (pos. 4 819863D*) 0.8Nm.
  • Aperte o ventilador usando o parafuso mantido com 4,5Nm e Loctite 222.
Nota: *Os Pns em vermelhos não estão disponíveis no site da MCI

Etapa 8: Software update & test
  • Carregue o software no mínimo SWR0355 e selecione o tipo de válvula do refrigerante carregado R134a / R513A no menu de configuração.
  • Ligue a unidade e execute uma PTI FULL.
  • Verifique o nível do óleo quando a unidade funcionar no modo In-Range.
  • Faça uma verificação de vazamento em todos os pontos de soldas pelo analisador eletrônico de vazamento quando a unidade estiver funcionando com resfriamento total.
  • Faça o Download full.

Etapa 9: limpeza
  • Remova todos os resíduos e resíduos do contêiner.
  • Verifique se todo o lixo é tratado de acordo com as leis ambientais locais.
