FAST SPLICE KIT III - INSTRUÇÕES DE INSTALAÇÃO

English Version - Installation instructions

Para uso com os seguintes tamanhos de cabo:

Use com os seguintes cabos:

4G2.5mm2, 4G4mm2, 4G6mm2, AWG11/4 and AWG10/4


KIT CONTEM:


1. 1x Corpo (tubo)
2. 2x  Prensa cabo
3. 1x Bloco de conexão
4. 2x Anel isolante
5. 1x Chave de boca
6. 1x  Chave  Torx
7. 1x Manual de instruções







Verifique o diâmetro do cabo a ser unido e verifique se é o anel certo está dentro do prensa-cabo.
Nota: o prensa cabo é pré montada com anel isolante para os cabos 4x2.5 mm2, 4x4.0 mm2 and AWG11/4


Use anel isolante (B) para cabos 4x6.0 mm2 and AWG10/4



Insira o anel isolante (B) fornecido na bolsa na prensa cabo



Insira o cabo através da prensa cabo



Insira o outro cabo na prensa-cabo (A) e no corpo do tubo (B)

Remova a capa externa do cabo e o isolamento dos quatro fios, mostrados na Fig. 4a.

Como referência rápida, você pode colocar o fio próximo ao bloco de conexão. A distância entre a cabeça do parafuso e a extremidade do bloco de conexão, como mostrado na Fig. 4, é a quantidade de isolamento que precisa ser removida dos fios.

Insira cada fio um por um nos terminais do bloco de conectores
Aperte os parafusos dos fios no sentido horário. Verifique se os fios / núcleos de cobre estão inseridos corretamente no bloco do conector, para que entrem em contato

AVISO: Você deve apertar os parafusos no sentido horário até que a cabeça do parafuso se solte (máx. 0,5 Nm no caso de uma chave de fenda elétrica)

 Conecte o outro cabo da mesma forma que na Fig. 5

Os parafusos devem ser apertados no sentido horário, até que a cabeça do parafuso gire, como na Fig. 5a


Insira o bloco de conectores (C) no corpo do tubo

Aperte cada prensa-cabos ao corpo do tubo

Aperte o prensa-cabo no sentido horário usando a chave

A chave deslizará quando você atingir o torque ideal

Neste ponto, você pressiona a prensa-cabo com a força de torque correta de 2,0 Nm ÷ 2,5 Nm

A força de emenda do cabo e a classificação IP68 são garantidas apenas com o uso da chave de boca (incluída na embalagem)

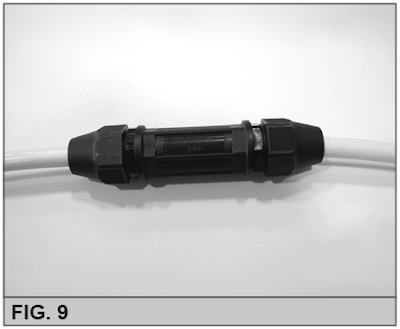

Splice Kit instalado corretamente

HF Tutorial video



CODICE DOCUMENTO: 606006900        REV: 2 MAY 2018
Potential improvements of the product and modifications of the technical data contained in this document can be made without notice
