instruções de instalação Plug 3H/6H

Container Plug - Installation guide - English instruction

Para uso com os seguintes tamanhos de cabo:
4G2.5mm2, 4G4mm2, 4G6mm2, AWG 11/4 e AWG 10/4


IMPORTANTE: Para obter uma vedação adequada do plugue no cabo, a capa externa deve estar limpa e isenta de óleo e graxa antes da instalação

1. Desembale e desmonte o plugue em 2 partes;



2. Prepare o cabo;


Remova 78 mm da capa externa do cabo

Remova 17 mm do isolamento do fio terra
Remova 14 mm do isolamento preto, marrom e cinza


Recomenda-se o uso de terminais de crimp / virola em todos os núcleos dos fios

3. Passe o cabo pelo suporte do cabo

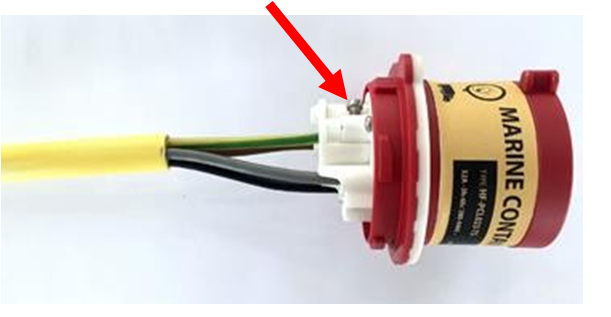

4. Conecte o cabo ao corpo do conector;

 Aperte os parafusos min. 1,2 Nm.


5. Instale o suporte do cabo;


Observe a posição para PUSH!

6. Trave o suporte do cabo;


7. Prenda o prensa-cabo para concluir a instalação;


Aperte o prensa cabo min. 5Nm.

8. Usando o plugue com 2 opções diferentes de pinos de aterramento.

O pino de aterramento pode girar entre 3H e 6H, usando uma chave de fenda padrão.




Assista o Vídeos



Curiosidade


Paul Clarke desenvolveu o conceito do padrão duplo 3H / 6H com Hans Følsgaard A/S. O design torcido levou mais de dois anos para ser aperfeiçoado, e Paul Clarke está impressionado que Hans Følsgaard teve a coragem de levar um componente totalmente novo para a produção em larga escala.

A etiqueta amarela deve informar os motoristas de caminhão a não cortar o pino guia do plugue (canto superior direito da imagem), mas inserir uma chave de fenda e inverter os pinos de aterramento e fase do plugue.




A pastilha branca é a parte giratória do plugue 3H/6H de duplo padrão. Ele gira 180 graus no sentido horário ou anti-horário com o toque de uma chave de fenda após pressionar a pequena trava cinza.
