Humidity Sensor Troubleshooting Continued


TechFact: Humidity Sensor Troubleshooting

O procedimento a seguir foi divulgado como uma continuação do artigo TechLINE de junho de 2014, em um esforço para facilitar a solução de problemas do sensor de umidade. Ao usar este procedimento e trabalhar em uma unidade, você deve sempre seguir os procedimentos locais de bloqueio / etiquetamento em sua área.

PUB

Ø  Ferramentas necessárias:

Chave de soquete de 7/16 "ou chave combinada
1
Chave de soquete de ¼ pol. ou chave combinada
1
Garrafa de água limpa com uma abertura mínima de 6 cm (Figura 1)
~ 500 ml
Água fresca
~ 100 ml
Sal (NaCl)
50 gm

Procedimento:

1. Retire a tampa da ventilação (figura 3).
2. Remova o sensor de umidade e leve para a frente do painel de acesso para teste.
3. Desconecte o sensor de umidade do chicote.
4. Perfure um orifício de 3 cm na tampa da garrafa.
5. Coloque cerca de 100 ml de água no frasco vazio e limpo.
6. Adicione sal à água até preencher o fundo da garrafa.
7. Tape a garrafa e a o orifício perfurado como uma fita ou o dedo.
8. Agite até dissolver o sal e a água ficar saturada.
          Para garantir a saturação, adicione sal adicional até que fique no fundo sem se dissolver enquanto agita.
 9. Remova a tampa e insira o sensor de umidade na garrafa através da abertura da garrafa e o conector através do orifício perfurado na tampa (Figura 1).
          Certifique-se de que o sensor não esteja imerso ou tocando a água salgada.
          Feche a tampa e sele o fio que passa pela tampa.
10. Deixe a mistura saturada de sal assentar por ~ 10 minutos.
Figura 1

11. Reconecte o sensor de umidade ao chicote e ligue a unidade reefer.
12. Vá para a opção Cd 17 para exibir a leitura do sensor de umidade (Figura 2).
·       A leitura deve estar entre 60% e 85% de umidade relativa.
·         Se o visor do sensor de umidade estiver fora dessa faixa, repita o passo 10 e volte a testar. Se não estiver no intervalo, substitua na próxima oportunidade.

Figura 2
13. Limpe e reinstale o sensor de umidade e o painel de acesso. Aperte os parafusoos do painel de acesso para 69 kg-cm usando um padrão de cruzamento semelhante à numeração abaixo.

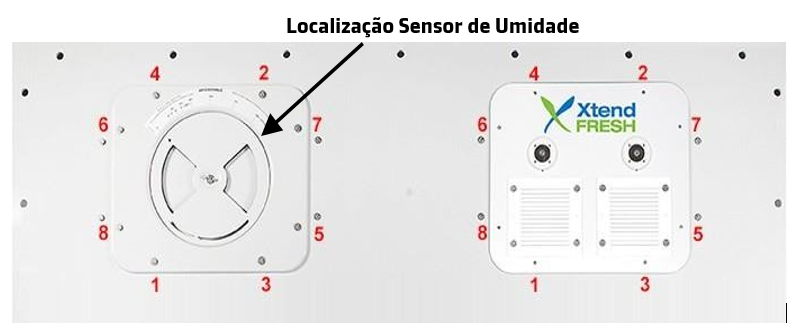

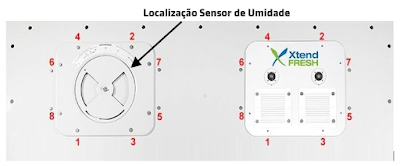

Figura 3
Se a junta do painel estiver danificada e precisar ser substituída, use os seguintes Part Numbers
·         Standard Panel Gasket: 42-00296-01
·         XtendFRESH Panel Gasket: 42-00823-00
